Kugelpackungen
(Ursula Koebele)

Im Alltag begegnen uns Kugelpackungen sehr oft. Orangen kauft man meist netzförmig verpackt. Eine solche Packung kann als einfaches Modell einer clusterförmigen Packung dienen. Tennisbälle dagegen werden in der Regel stangenförmig verpackt, sie stellen ein Modell einer wurstförmigen Packung von dreidimensionalen Kugeln dar.

Cluster- und wurstförmige Kugelpackungen zählen zu Packungen von endlicher Stückzahl (finite Packungen). Im Gegensatz dazu beschreiben infinite Packungen eine unendliche Anzahl von gepackten Kugeln (annähernd: Goldoberfläche, Edelgase, NaCl, Diamanten,...).

Gitter

Im 2-dimensiünalen Raum ist ein Gitter eine regelmäßige Anordnung von Punkten m einer Ebene. Für eine ebene Ausdehnung benötigt man zwei Vektoren a und b (fett geschriebene Buchstaben sollen Vektoren symbolisieren), die nicht linear abhängig sind. Die von a und b erzeugte regelmäßige Anordnung wird zweidimensionales (Punkt-)Gitter genannt.

Definition: a und b seien Vektoren in der Ebene IR²; a nicht 0, b nicht 0, a nicht parallel b, dann heißt die Menge G = { ma + nb : m, n aus Z} ein zweidimensionales Gitter und { a, b} eine Basis.
Ein Gitter ist also die Menge aller ganzzahligen Linearkombinationen der beiden Basisvektoren.
Bei einem dreidimensionalen Gitter kommt zu den Vektoren a und b ein dritter Vektor c.

Definition: a, b und c seien Vektoren im Raum IR³, c nicht gleich la + mb für irgendein l und m, analog für a und b. Dann heißt die Menge G ={ la + rnb + nc | l. m, n aus Z } ein dreidimensionales Gitter, {a, b, c} eine Basis.
Allgemein:

Fundamentalparallelotop Ein Fundamentalparallelotop ist der Körper, der von den Basisvektoren aufgespannt wird. Im IR²handelt es sich dabei um ein Parallelogramm, im IR³ um einen Spat.
Zu einem bestimmten Gitter gibt es verschiedene Basen. Die von Basen aufgespannten Parallelogramme besitzen den gleichen Flächeninhalt, von Nichtbasen aufgespannte Parallelogramme weisen "echte" Vielfache des Flächeninhalts auf.

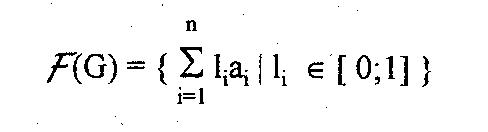

Definition: G sei ein n-dimensionales Gitter und {a₁, a₂, ..., a_n} eine Basis von G, dann heißt

sein Fundamentalparallelotop. Satz: alle möglichen, verschiedenen Fundamentalparallelotope eines Gitters haben das gleiche Volumen. (Beispiele auf Folie)

Infinite Kugelgitterpackungen

Eine infinite Kugelgitterpackung besteht aus einem n-dimensionalem Gitter und unendlich vielen, kongruenten n-dimensionalen Kugeln mit gleichem Radius. Die Kugelmittelpunkte fallen mit den Gitterpunkten zusammen. Außerdem beschränken wir uns der Einfachheit halber auf Einheitskugeln, was inhaltlich keine Einschränkung darstellt. Definition: Gegeben seien eine n-dimensionale, offene Einheitskugel Kⁿ und ein n-dimensionales Gitter G. Falls je zwei verschiedene Kⁿ disjunkt sind (d.h. sie schneiden sich nicht) heißt die Menge GP (Kⁿ, G) eine (n-dimensionale) infinite Kugelgitterpackung. (Beispielabbildungen auf Folie)

Die Packungsdichte infiniter Gitterpackungen

Um herauszufinden, welche Kugelpackungen am dichtsten sind, brauchen wir zuerst ein Maß für die Dichte einer infiniten Kugelgitterpackung. Definition: GP (Kⁿ , G) sei eine n-dimensionale infinite Kugelgitterpackung und F(G) sei das G zugrunde liegende Fundamentalparallelotop, dann heißt

d (Kⁿ , G) =

die (infinite) Gitterpackungsdichte der Kugelgitterpackung GP (Kⁿ, G); 0 < d (Kⁿ , G) <= l.

Die Packungsdichte ist also das Verhältnis von genutztem Volumen (entspricht z.B. Kreisfläche) zu benutztem Volumen (z.B. des gesamten Fundamentalparallelogramms).
Eine konkrete Rechnung ergibt in der Ebene für die quadratische Packung

Die hexagonale Kreisgitterpackung bedeckt also 90,7 % der Ebene und ist somit dichter gepackt als die quadratische, die nur 78,5 % der Fläche bedeckt.

Satz (dichteste Kreisgitterpackung, Lagrange 1773): Unter allen Kreisgitterpackungen besitzt allein diejenige mit hexagonalem Gitter die maximale Packungsdichte

Zum Beweis des Satzes benötigen wir folgendes Lemma:

Lemma: Das Dreieck ABC sei ein Dreieck mit den Seitenlängen a,b,c, dem Flächeninhalt F und dem Umkreisradius R. Dann gilt: (a) 16F² = - a⁴ - b⁴ - c⁴ + 2 b²c² + 2 c²a² + 2a²b² (b) 16 F²R²= a²b² c²

(ohne Beweis)

Beweis des Satzes: G sei ein zweidimensionales Gitter. Wir konstruieren zu diesem Gitter eine besonders schöne Basis, deren Wert wir erst später zu schätzen wissen werden. Es sei
B = {(a₁,a₂) {a₁,a₂} Basis von G und |a₁| <.| a₂|}
die Menge der längenmäßig geordneten Basen von G und
B₁ = { a₁| (a₁,a₂) aus B}
die Menge aller ersten, kürzeren Basisvektoren.
Nun gibt es einen kürzesten ersten Basisvektor c in B₁ mit
| c | = min | a₁ |                   ( l )
Zu diesem Vektor c gibt es einen kürzesten zweiten Basisvektor b mit
| b | = min | a₂ |                  ( 2 )

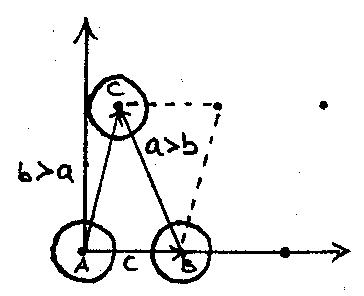

Es ist dann | c | <.| b | und es bildet b zusammen mit c die Basis {c,b}.Wir können einfach
annehmen, dass der Winkel alpha zwischen c und b spitz ist, weil neben {c,b} auch {-c,b}, {c,-b} und
{-c,-b} Basen des gleichen Gitters sind. Außerdem gilt für den Differenzvektor a = c - b ; |a| >= |b|.
Die beiden Basisvektoren c und b und der Vektor a bilden ein Dreieck ABC, dessen doppelter Flächeninhalt der Fläche des Fundamentalparallelogramms entspricht.
Für das Dreieck gilt : c <= b <= a .                (3)
Da die gepackten Einheitskreise disjunkt sind (also nicht überlappen) ist c>2.
Ferner ist nach obigen Überlegungen zur Basis (c,b) der Winkel alpha spitz :

Mit dem Kosinussatz folgt daraus a²<=b²+c². (4)
Nach dem Lemma gilt für den Flächeninhalt F des Dreiecks ABC:
16F² = - a⁴ - b⁴ - c⁴ + 2b²c² + 2c²a² + 2a²b²
= - a⁴ - b⁴ + 2a²b² +a²c² - b²c²- 4c⁴ +3b²c² + a²c² + 3c⁴ = (b² + c² - a²) (a² - b²) + c² (a² + 3b² - 4c²) +3c⁴ .

Nach (3) und (4) ist b² + c² - a² >= 0, a² - b² >= 0 und a² + 3b² - 4c² >= b² + 3b² - 4c²>= 0.
Also folgt:

16F²>=3c⁴, also

Daher ist das Volumen des Fundamentalparallelogramms mindestens gleich

.
Gleichheit kann in zwei Fällen auftreten:

2. Fall: a² - b² = 0 und a² + 3b² - 4c² = 0
Im l. Fall folgt durch Einsetzen der ersten Gleichung in die zweite 4(b² - c²) + c² =0, also b=0, also ein Widerspruch, da b >= c > 0 ist.

Im 2. Fall ergibt sich a = b = c. Somit ist das Dreieck ABC gleichseitig, und damit die Packung hexagonal.
Für c = 2 errechnet man 2F = 2 sqrt(3), woraus

Satz (dichteste infinite Kreisgitterpackung, Thue 1910): Die dichteste Kreispackung ist die dichteste Kreisgitterpackung und damit hexagonal.

Satz über die dichteste Kugelgitterpackung (C.F. Gauß): Unter allen Kugelgitterpackungen im IR³ besitzt diejenige mit „flächenzentriert-kubischem" Gitter G_fcc die maximale Packungsdichte d_max = pi / (3 sqrt(2))

Der Satz besagt damit, dass unter dem Aspekt der dichtesten Kugelgitterpackung das fcc-Gitter das dreidimensionale Analogon zum hexagonalen Gitter ist. Der Beweis ist deshalb von großer struktureller Ähnlichkeit zum vorhergehenden. Sein Kernstück ist wie im zweidimensionalen Fall die Suche nach der kritischen Determinante. Dazu wird das Volumen des Fundamentalparallelotops bestmöglich zum Minimum hin abgeschätzt; dies geschieht wieder elementar, ohne Verwendung der Methoden der mehrdimensionalen Analysis.
Für das Volumen des Fundamentalparallelotops gilt

Vol(F(G))^=:2Fd,
Vol(F(G)) ²=(2Fd) ²>= 1/2c⁶.
wobei F den Flächeninhalt des Dreiecks ABC bezeichnet.

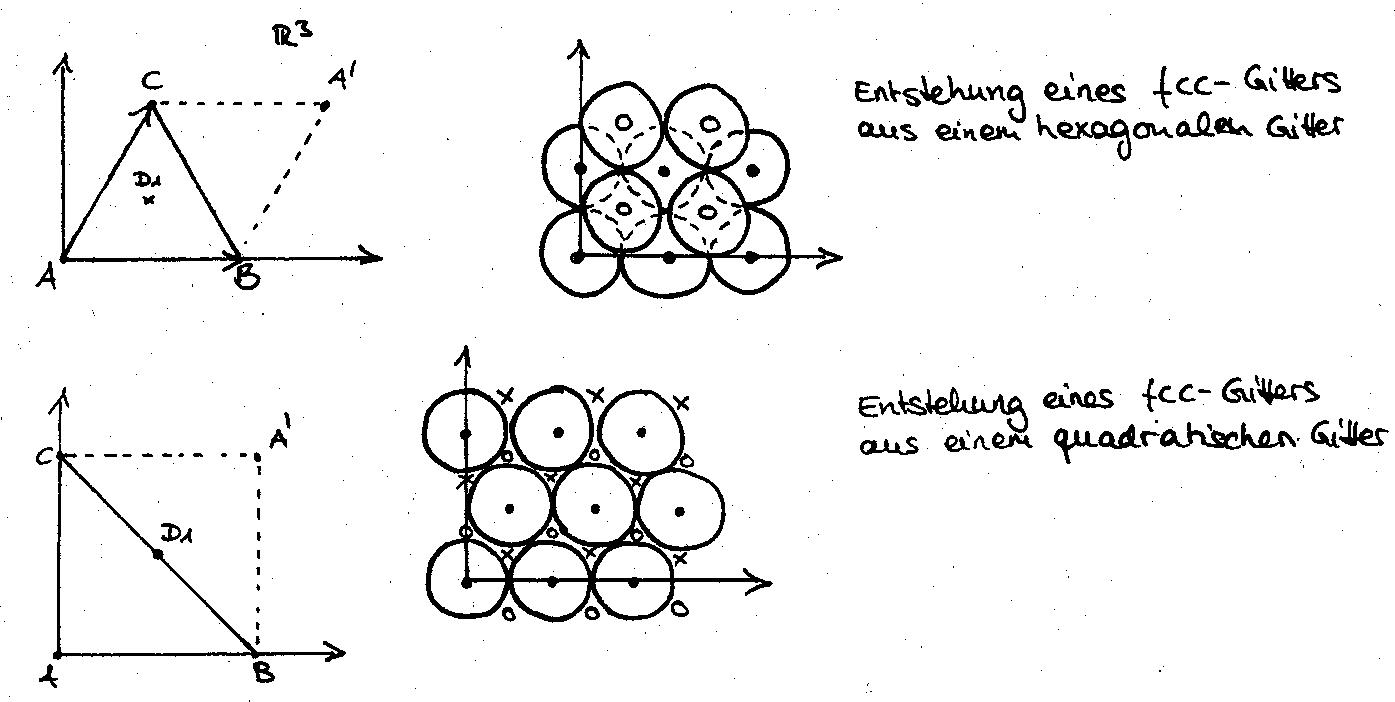

Gleichheit gilt in zwei Fällen, es liegen also zwei verschiedene Minima für Vol (F(G)) vor. Fall (a): Dieses Minimum wird von der im linken Bild (siehe Folie) skizzierten Gitterkonfiguration angenommen. Eine Rechnung ergibt |AD| = |BD| = |CD| = a = b = c . Somit bilden die Punkte A,B,C,D die Ecken eines regulären Tetraeders. Im fcc-Gitter findet man eine Basis, die ein solches Tetraeder aufspannt.

Fall (b): Dieses Minimum wird bei der im rechten Bild (siehe Folie) skizzierten Gitterkonfiguration angenommen. Eine genaue Rechnung ergibt, dass das Dreieck ABC gleichschenklig-rechtwinklig ist und, dass |AD| = |BD| = |CD| = b = c. Auch zu diesem Tetraeder findet man im fcc-Gitter eine Basis, die es aufspannt.

Sowohl in Fall (a) als auch im Fall (b) liegt also ein fcc-Gitter vor. Für c = 2 errechnet man das Volumen Vol(F(G)) = 4 sqrt(2) , woraus d ( K³,G_fcc) = pi / (3 sqrt(2)) folgt. Damit ist der Satz bewiesen.

Anders als bei der dichtesten Kreisgitterpackung führen sowohl ein hexagonales Gitter in der Ebene durch A,B,C (Fall(a)), als auch ein quadratisches Gitter in dieser Ebene (Fall(b)) zum fcc-Gitter.

Erstaunlich ist hier, dass es zwei Alternativen gibt und, dass das quadratische Gitter, das in der Ebene eine vergleichsweise schlechte Kreispackungsdichte erzielt, doch noch zu einem Raumgitter mit maximaler Packungsdichte ausgebaut werden kann.

Keplervermutung. Kepler vermutete, dass die dichteste Kugelpackung gleich der dichtesten Kugelgitterpackung ist. Dies konnten Hales und Fergusen nun beweisen.

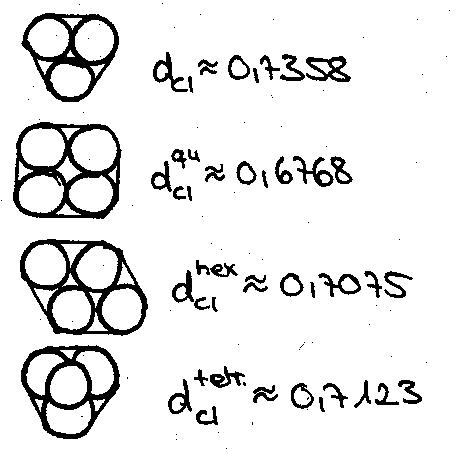

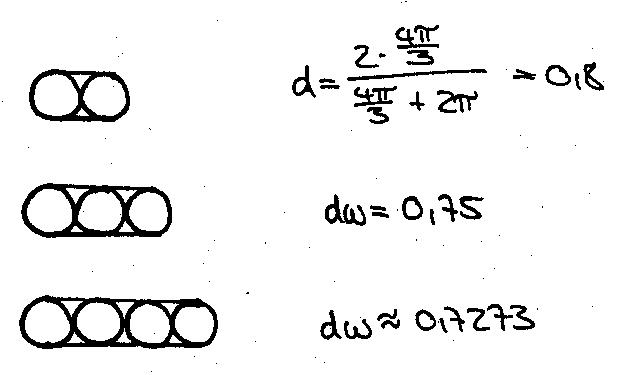

Wir betrachten zunächst einige wenige Einheitskugeln, die wir möglichst dicht packen wollen. Für ein und zwei Kugeln ist dies trivial, bei drei Kugeln muss man die wurstförmige mit der clusterförmigen Konfiguration vergleichen; ab vier Kugeln hat man sogar die Wahl zwischen einer Wurst- und mehreren Clusteranordnungen.

Um die Packungsdichte zu bestimmen benötigen wir zunächst eine Verpackung. Wir beschränken uns auf Verpackungen, die sich optimal der Packungskonfiguration anpassen (freie Packung). Den realistischeren, aber schwer systematisierbaren Fall, dass die Packungskonfiguration einem vorgegebenen Behälter angepasst werden muss, wollen wir hier nicht weiterverfolgen.

Definition: Sei K = Kⁿ die offene Einheitskugel im Rⁿ . Wir betrachten m Kopien K₁, K₂, ... ,K_m, die durch Verschiebung von K entstehen. Dies können wir folgendermaßen beschreiben: Sei C_m ={c₁, c₂,.. .,c_m } eine Menge von Punkten im Rⁿ. Dann heißt P(Kⁿ,C_m) eine finite Packung, wenn die gepackten Einheitskugeln disjunkt sind. Eine finite Packung heißt Wurstpackung, falls alle c_i auf einer Geraden liegen. Sie heißt Clusterpackung, falls sie keine Wurstpackung ist. Nun ist die Packungskonfiguration umso dichter, je besser sie das von der Verpackung umschlossene Volumen ausnutzt. Als Packungsdichte bietet sich somit der Quotient d aus dem von den Kugeln genutzten Volumen zu dem von der Verpackung benutztem Volumen an. Dann heißt

0 < d(Kⁿ,C_m) <= l
ihre finite Packungsdichte. Dabei bezeichnet conv(X) die konvexe Hülle der Menge X.

Wir betrachten finite Packungen aus m Einheitskreisen. Dann gibt es für m > 2 immer eine Clusterpackung, die eine größere Dichte aufweist als die Wurstpackung ("Luftlücken").

Satz: (a) Im dreidimensionalen Raum gibt es für alle m > 56 außer m = 57,58,63 und 64 Clusterpackungen, die dichter als die Wurstpackung sind.
(b) Im vierdimensionalen Raum gilt dasselbe für m >= 375370.
In den übrigen Fällen besitzt die Wurst die optimale Packungsdichte, wobei die Schranken im dreidimensionalen Raum scharf sind, im vierdimensionalen nicht. Bei scharfen Schranken ändert sich durch Hinzugabe oder Wegnahme einer einzigen Kugel die optimale Packung sprunghaft von der linearen Anordnung (Wurst) zum Cluster. Daher heißt diese Vermutung Wurstkatastrophe.

Satz (Wurstvermutung): Wir betrachten finite Packungen von m Einheitskugeln im Rⁿ. Wenn n > w ist, so ist für beliebiges m die Packungsdichte der Wurstpackung größer als die einer jeden Clusterpackung. Man weiß, dass m < 42 ist und man vermutet, dass w = 5 gilt.

Das Geburtsjahr der Wurstvermutung ist 1975 (L. Fejes Toth); der Beweis der Wurstvermutung mit w <= 13386 erfolgte 1994 (U. Betke, M. Henk, J.M. Wills), die Verschärfung w <= 42 erfolgte 1995 (U. Betke, M. Henk). Eine Aussage in Gestalt der Wurstkatastrophe für n = 3 und N = 4 galt noch 1975 als hoffnungslos. Sie entstand 1983 und wurde 1985 näher erläutert (J.M. Wills).

Für alle Wurstkonfigurationen im Rⁿ lassen sich die Packungsdichten gut berechnen. Der Grenzübergang „m geht gegen Unendlich“ lässt sich unproblematisch durchführen. In intuitiver Weise kann man annehmen, dass die maximale Packungsdichte von Clusterkonfigurationen für „m gegen Unendlich“ gegen die jeweilige maximale infinite Packungsdichte strebt.
Für kleine m ist im n-dimensionalen Raum (n > 2) die Wurstkonfiguration gegenüber der Clusterkonfiguration bevorzugt.

Für n = 2 ist der Clusterpackungstyp für beliebige m bevorzugt.
Für n = 3 ist für kleines m die Wurstpackung bevorzugt, für großes m die Clusterpackung.
Dazwischen findet die Wurstkatastrophe statt ( m ungefähr gleich 56).
Für n = 4 ist die Situation ähnlich. Jedoch behauptet sich die Wurst wesentlich länger als im Rⁿ. Der
Übergang zwischen Wurstpackung und Clusterpackung setzt viel später ein (m ungefähr gleich 375370).
Für n = 5 ist die Wurst für kleine und sehr große Stückzahlen optimal, also auch für mittlere.
Für n > 5 stabilisiert sich diese Situation.
